Cisco Avadanlıqlarında Etherchannel – 2-ci Hissə

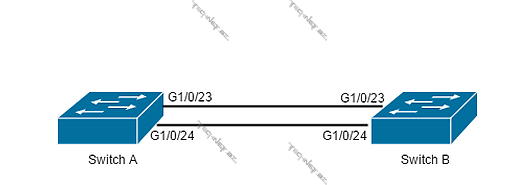

Salamlar. Bildiyimiz kimi məqaləmizin 1-ci hissəsində Etherchannel texnologiyasının izahını vermişdik. Bu məqalədə isə biz praktiki olaraq Cisco switch-lərində Etherchannel sazlanması ilə tanış olacağıq. Göstərdiyim misallarda Cisco 3750X switchdən istifadə olunmuşdur. İstifadə olunan topologiyanı bir daha göstərək:
İlk öncə dinamik protokolların-PAgP, LACP köməyi Etherchannel sazlayacağıq.
PAgP minimal sazlama bu cürdür:
SwitchA#configure terminal SwitchA(config)#default interface range GigabitEthernet 1/0/23-24 SwitchA(config)#interface range GigabitEthernet 1/0/23-24 SwitchA(config-if-range)#channel-group 1 mode desirable Creating a port-channel interface Port-channel 1
SwitchB#configure terminal SwitchB(config)#default interface range GigabitEthernet 1/0/23-24 SwitchB(config)# interface range GigabitEthernet 1/0/23-24 SwitchB(config-if-range)#channel-group 1 mode auto Creating a port-channel interface Port-channel 1
İlk öncə hər 2 switchdə sazlanacaq portları sıfırladıq. Sonra isə SwitchA tərəfi desirable, SwitchB tərəfi isə auto modda sazladıq. Və avtomatik olaraq Port-channel 1 interface-i yaradıldı. Yaradılan Etherchannel interface-in statusunu yoxlayaq:
SwitchA#show etherchannel summary
Flags: D - down P - bundled in port-channel
I - stand-alone s - suspended
H - Hot-standby (LACP only)
R - Layer3 S - Layer2
U - in use f - failed to allocate aggregator
M - not in use, minimum links not met
u - unsuitable for bundling
w - waiting to be aggregated
d - default port
Number of channel-groups in use: 1
Number of aggregators: 1
Group Port-channel Protocol Ports
------+-------------+-----------+-----------------------------------------------
1 Po1(SU) PAgP Gi1/0/23(P) Gi1/0/24(P)
SwitchB#show etherchannel summary
Flags: D - down P - bundled in port-channel
I - stand-alone s - suspended
H - Hot-standby (LACP only)
R - Layer3 S - Layer2
U - in use f - failed to allocate aggregator
M - not in use, minimum links not met
u - unsuitable for bundling
w - waiting to be aggregated
d - default port
Number of channel-groups in use: 1
Number of aggregators: 1
Group Port-channel Protocol Ports
------+-------------+-----------+-----------------------------------------------
1 Po1(SU) PAgP Gi1/0/23(P) Gi1/0/24(P)
Əmr nəticəsinin protocol hissəsində PAgP aydın görə bilərsiniz. Port-channel 1 qarşısında yazılan S – yaradılan interface-in Layer 2 olduğunu, U-isə istifadədə olduğunu bildirir. Fiziki portların önündə yazılan P- fiziki portun normal qaydada Port-channel 1 məntiqi interface-in altında birləşdirilməsini göstərir.
LACP protoklunun köməyi ilə sazlamalar bu cür olacaqdır:
Xatırladım ki, hər yeni sazlama öncəsi əvvəl etdiyimiz bütün sazlamalar silinmişdir.
SwitchA#configure terminal SwitchA(config)#default interface range GigabitEthernet 1/0/23-24 SwitchA(config)#interface range GigabitEthernet 1/0/23-24 SwitchA(config-if-range)#channel-group 1 mode active Creating a port-channel interface Port-channel 1
SwitchB#configure terminal SwitchB(config)#default interface range GigabitEthernet 1/0/23-24 SwitchB(config)# interface range GigabitEthernet 1/0/23-24 SwitchB(config-if-range)#channel-group 1 mode passive Creating a port-channel interface Port-channel 1
Bu misalımızda da ilk öncə fiziki portları sıfırladıq. Sonra isə SwitchA tərəfi aktiv modda, SwitchB tərəfi isə passiv modda sazladıq. Etherchannel statusunu yoxlayaq:
SwitchA#show etherchannel summary
Flags: D - down P - bundled in port-channel
I - stand-alone s - suspended
H - Hot-standby (LACP only)
R - Layer3 S - Layer2
U - in use f - failed to allocate aggregator
M - not in use, minimum links not met
u - unsuitable for bundling
w - waiting to be aggregated
d - default port
Number of channel-groups in use: 1
Number of aggregators: 1
Group Port-channel Protocol Ports
------+-------------+-----------+-----------------------------------------------
1 Po1(SU) LACP Gi1/0/23(P) Gi1/0/24(P)
SwitchB#show etherchannel summary
Flags: D - down P - bundled in port-channel
I - stand-alone s - suspended
H - Hot-standby (LACP only)
R - Layer3 S - Layer2
U - in use f - failed to allocate aggregator
M - not in use, minimum links not met
u - unsuitable for bundling
w - waiting to be aggregated
d - default port
Number of channel-groups in use: 1
Number of aggregators: 1
Group Port-channel Protocol Ports
------+-------------+-----------+-----------------------------------------------
1 Po1(SU) LACP Gi1/0/23(P) Gi1/0/24(P)
İcra etdiyimiz əmrin bizə verdiyi nəticəyə nəzər salsaq əvvəlkindən fərqli olan yalnız Protocol bölümündəki LACP protokolu adıdır. Yəni bizim yaratdığımız Etherchannel portu LACP protokolu istifadə edir.
Növbəti misalda isə On mode etherchannel sazlamalarına nəzər salaq:
SwitchA(config)#default interface range GigabitEthernet 1/0/23-24 SwitchA(config)#interface range GigabitEthernet 1/0/23-24 SwitchA(config-if-range)#channel-group 1 mode on Creating a port-channel interface Port-channel 1
SwitchB(config)#default interface range GigabitEthernet 1/0/23-24 SwitchB(config)# interface range GigabitEthernet 1/0/23-24 SwitchB(config-if-range)#channel-group 1 mode on Creating a port-channel interface Port-channel 1
İndi isə yaradılan Etherchannel interface-in statusunu yoxlayaq:
SwitchA#show etherchannel summary
Flags: D - down P - bundled in port-channel
I - stand-alone s - suspended
H - Hot-standby (LACP only)
R - Layer3 S - Layer2
U - in use f - failed to allocate aggregator
M - not in use, minimum links not met
u - unsuitable for bundling
w - waiting to be aggregated
d - default port
Number of channel-groups in use: 1
Number of aggregators: 1
Group Port-channel Protocol Ports
------+-------------+-----------+-----------------------------------------------
1 Po1(SU) - Gi1/0/23(P) Gi1/0/24(P)
SwitchB#show etherchannel summary
Flags: D - down P - bundled in port-channel
I - stand-alone s - suspended
H - Hot-standby (LACP only)
R - Layer3 S - Layer2
U - in use f - failed to allocate aggregator
M - not in use, minimum links not met
u - unsuitable for bundling
w - waiting to be aggregated
d - default port
Number of channel-groups in use: 1
Number of aggregators: 1
Group Port-channel Protocol Ports
------+-------------+-----------+-----------------------------------------------
1 Po1(SU) - Gi1/0/23(P) Gi1/0/24(P)
On modda gördüyümüz kimi, əmrin nəticəsində, Protocol bölümündə heç bir protokol qeyd olunmamışdır. Məqalənin birinci hissəsində qeyd etmişdik ki, Etherchannel yaradıldıqdan sonra fiziki portlar yaradılan məntiqi interface altında aktiv məlumat ötürür. Yəni artıq STP protokolu fiziki portları deyil, yaradılan mənqiti portda fəaliyyət göstərir. Həmin xətlərin cari anda hər ikisinin aktiv olmasına əmin olaq:
SwitchA#show spanning-tree
VLAN0001
Spanning tree enabled protocol ieee
Root ID Priority 20481
Address c08c.6017.6080
This bridge is the root
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 20481 (priority 20480 sys-id-ext 1)
Address c08c.6017.6080
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 600 sec
Interface Role Sts Cost Prio.Nbr Type
------------------- ---- --- --------- -------- --------------------------------
Po1 Desg FWD 3 128.488 P2p
SwitchB#show spanning-tree
VLAN0001
Spanning tree enabled protocol ieee
Root ID Priority 20481
Address c08c.6017.6080
Cost 3
Port 488 (Port-channel1)
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 28673 (priority 28672 sys-id-ext 1)
Address c08c.60aa.2400
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 300 sec
Interface Role Sts Cost Prio.Nbr Type
------------------- ---- --- --------- -------- --------------------------------
Po1 Root FWD 3 128.488 P2p
Gördüyümüz kimi show spanning-tree əmrini icra etdikdə artıq biz individual fiziki portları (Gi1/0/23, Gi1/0/24) yox, məntiqi etherchannel interface Po1 görürük. Bu o deməkdir ki, hər 2 port eyni anda məlumat ötürmək qabiliyyətinə malikdir.
Yuxarıda göstərdiyim bütün misallarda yaradılan etherchannel interface-lər Layer 2 interfacelərdir. Layer 3 etherchannel interface yaratmaq üçün biz həmin məntiqi interface-ə daxil olan fiziki interface-ləri öncədən Layer 3 interface kimi sazlamalıyıq. Digər sazlamalar isə demək olar ki eyni olacaqdır:
SwitchA#configure terminal SwitchA(config)#default interface range GigabitEthernet 1/0/23-24 SwitchA(config)# interface range GigabitEthernet 1/0/23-24 SwitchA(config-if-range)#no switchport SwitchA(config-if-range)#channel-group 2 mode on Creating a port-channel interface Port-channel 2 SwitchA(config-if-range)#interface Port-channel2 SwitchA(config-if)#ip address 192.168.12.1 255.255.255.252
SwitchB#configure terminal SwitchB(config)#default interface range GigabitEthernet 1/0/23-24 SwitchB(config)# interface range GigabitEthernet 1/0/23-24 SwitchB(config-if-range)#no switchport SwitchB(config-if-range)#channel-group 2 mode on Creating a port-channel interface Port-channel 2 SwitchB(config-if-range)#interface Port-channel 2 SwitchB(config-if)#ip address 192.168.12.2 255.255.255.252
Yuxarıdakı sazlamalarda ilk öncə fiziki interface-ləri sıfırladıq. Daha sonra fiziki interface-ləri Layer 3 kimi sazladıq və etherchannel yaratdıq. Yaradılan məntiqi Port-channel 2 interface-inə İP ünvan sazladıq. Yaradılan etherchannel interfacein statusunu yoxlayaq:
SwitchA#show etherchannel summary
Flags: D - down P - bundled in port-channel
I - stand-alone s - suspended
H - Hot-standby (LACP only)
R - Layer3 S - Layer2
U - in use f - failed to allocate aggregator
M - not in use, minimum links not met
u - unsuitable for bundling
w - waiting to be aggregated
d - default port
Number of channel-groups in use: 4
Number of aggregators: 4
Group Port-channel Protocol Ports
------+-------------+-----------+-----------------------------------------------
2 Po2(RU) - Gi1/0/23(P) Gi1/0/24(P)
SwitchB#show etherchannel summary
Flags: D - down P - bundled in port-channel
I - stand-alone s - suspended
H - Hot-standby (LACP only)
R - Layer3 S - Layer2
U - in use f - failed to allocate aggregator
M - not in use, minimum links not met
u - unsuitable for bundling
w - waiting to be aggregated
d - default port
Number of channel-groups in use: 2
Number of aggregators: 2
Group Port-channel Protocol Ports
------+-------------+-----------+-----------------------------------------------
2 Po2(RU) - Gi1/0/23(P) Gi1/0/24(P)
Nəticədən gördüyümüz kimi, show etherchannel summary əmrində Po2(RU) göstərir. R – burada Po2 interface-nin Layer3 interface olduğunu bildirir.
Ping vasitəsilə Switchlər arasında əlaqəni yoxlayaq:
SwitchA#ping 192.168.12.2 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 192.168.12.2, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 1/6/9 ms
Cisco switchlər etherchannel üzərindən traffikin bölüşdürülməsini (load-balancing) həyata keçirir. Yəni məntiqi portun altında birləşdirilən fiziki interfacelər növbə ilə istifadə olunur. Bu bölüşdürmə bir neçə yolla həyata keçirilir. Susmaya görə bölüşdürmə İP adreslərə əsasən həyata keçirilir:
SwitchA#show etherchannel load-balance
EtherChannel Load-Balancing Configuration:
src-dst-ip
EtherChannel Load-Balancing Addresses Used Per-Protocol:
Non-IP: Source XOR Destination MAC address
IPv4: Source XOR Destination IP address
IPv6: Source XOR Destination IP address
Bunun necə işləməsini görmək üçün aşağıdakı misala nəzər salaq. Misal olaraq müxtəlif dəyişik İP ünvanlar istifadə edəcəyəm:
SwitchA#test etherchannel load-balance interface Port-channel 1 ip 192.168.12.100 192.168.12.211 Would select Gi1/0/24 of Po1
SwitchA#test etherchannel load-balance interface Port-channel 1 ip 192.168.12.100 192.168.12.212 Would select Gi1/0/23 of Po1
Gördüyümüz kimi, əgər məlumat 192.168.12.100-dən 192.168.12.211-ə ötürüldükdə bu məlumat Gi1/0/24 üzərindən, 192.168.12.100-dən 192.168.12.212-ə ötürüldükdə isə Gi1/0/23 üzərindən ötürüləcəkdir.
Yararlı olması ümidi ilə növbəti məqalələrdə görüşənədək.
